نظام اتصال داخلي لغرفة نظيفة مقاوم للتآكل مع لوحة مفاتيح JR308-FK
يعد هذا الاتصال الداخلي المقاوم للمواد الكيميائية حلاً مثاليًا لاحتياجات الاتصال في غرفتك النظيفة. ومن خلال وضع محطة اتصال داخلي-بطريقة استراتيجية في بيئة خاضعة للتحكم، يمكن للعاملين في الخارج الضغط على زر في المحطة وإجراء محادثة مع الأشخاص الموجودين بالداخل تمامًا كما لو كانوا معًا في الغرفة.
الوصف
رقم الموديل: JR308-FK
يقع هذا الاتصال الداخلي للغرفة النظيفة المقاوم للتآكل في صندوق من الفولاذ المقاوم للصدأ وتم تصنيعه وفقًا لمعايير عالية، ويوفر مقاومة متزايدة للتخريب، ويضمن الحفاظ على الوظيفة الأساسية للاتصالات في جميع الأوقات.
يعد جهاز الاتصال الداخلي للغرفة النظيفة المقاوم للتآكل حلاً مثاليًا لاحتياجات الاتصال الخاصة بغرفتك النظيفة. ومن خلال وضع محطة اتصال داخلي-بطريقة استراتيجية في بيئة خاضعة للتحكم، يمكن للعاملين في الخارج الضغط على زر في المحطة وإجراء محادثة مع الأشخاص الموجودين بالداخل تمامًا كما لو كانوا معًا في الغرفة.
التطبيقات
يعد الاتصال الداخلي المقاوم للتآكل مثاليًا للغرف النظيفة والمختبرات ومناطق عزل المستشفيات والمناطق المعقمة والبيئات المقيدة الأخرى. متاح أيضًا للمصاعد / المصاعد ومواقف السيارات والسجون ومنصات السكك الحديدية / المترو والمستشفيات ومراكز الشرطة وأجهزة الصراف الآلي والملاعب والحرم الجامعي ومراكز التسوق والأبواب والفنادق والمباني الخارجية وما إلى ذلك.
الميزات الرئيسية للاتصال الداخلي في الغرفة النظيفة المقاوم للتآكل مع لوحة المفاتيح
- هاتف تناظري قياسي، أو هاتف SIP / VoIP
- غلاف متين مصنوع من الفولاذ المقاوم للصدأ
- زر معدني مقاوم للتخريب ولوحة مفاتيح متينة (لوحة مفاتيح بإضاءة خلفية اختيارية)
- عملية بدون استخدام اليدين
- يمكن برمجتها عن بعد بواسطة نغمة الهاتف
- ذاكرة غير متطايرة
- تركيب متدفق، تركيب بسيط
- الحماية من الطقس IP54-IP65
- 4 X براغي مقاومة للعبث للتركيب
- اتصال طرفي سريع-ملائم
- خط هاتف مدعوم (تناظري)
- مصدر طاقة خارجي أو PoE (SIP)
- منفذ RJ45 لاتصال SIP
- متوافق مع CE وFCC وRoHS وISO9001
المواصفات الفنية لجهاز الاتصال الداخلي للغرفة النظيفة المقاوم للتآكل المزود بلوحة المفاتيح
مزود الطاقة | من شبكة الهاتف التناظرية | |
جهد الإمداد | 24 فولت تيار مستمر إلى 65 فولت تيار مستمر | |
العرض الحالي | 20 مللي أمبير تيار مستمر إلى 100 مللي أمبير تيار مستمر | |
حجم الرنين | - 80ديسيبل (A) على مسافة 1 متر | |
طريقة الاتصال | وضع DTMF وفقًا لتوصية ITU-T Q.23. | |
نسخة SIP | ||
مزود الطاقة | بو أو 12 فولت تيار مستمر | |
استهلاك الطاقة | -الخمول: 1.5 وات | |
بروتوكول SIP | رشفة 2.0 (RFC3261) | |
دعم الترميز | G.711 A/U, G.722 8000/16000, G.723, G.729 | |
نوع الاتصال | دوبلكس كامل | |
حجم الرنين | - 90~95dB(A) على مسافة 1 متر | |
الظروف المحيطة | ||
نوع الحماية | IP 66 حسب EN60529 | |
درجة حرارة التشغيل | -25 درجة إلى +70 درجة | |
درجة حرارة التخزين | -35 درجة إلى +85 درجة | |
حزمة من الاتصال الداخلي لغرفة نظيفة مقاومة للتآكل مع لوحة المفاتيح

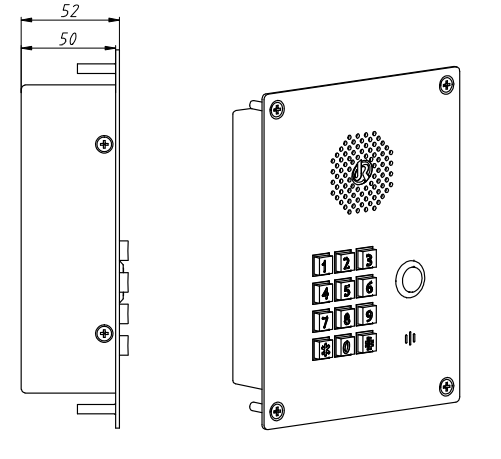

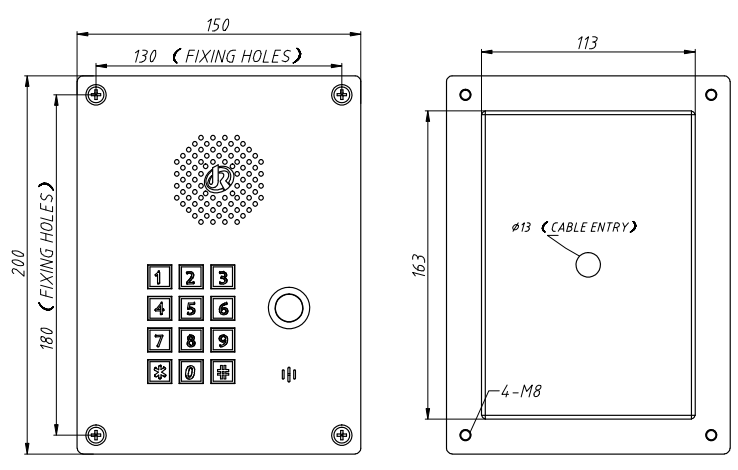

حجم الوحدة: 200*150*52 (مم)
حجم الكرتون: 340 * 235 * 165 (مم)
مواد التعبئة والتغليف: قطن لؤلؤي، كرتون
الوزن الإجمالي: 3 كجم
الوزن الصافي: 2 كجم
الشهادات
التعليمات
س: هل لديك أي حد موك؟
ج: انخفاض موك، 1 قطعة متاح
س: هل يمكنني الحصول على عينة من الطلب؟
ج: نعم، نحن نرحب عينة من أجل اختبار والتحقق من الجودة. العينات المختلطة مقبولة.
س: ماذا تعني تقييمات IP؟
ج: تنطبق تقييمات IP على حاويات مثل خزائن الهاتف لدينا. وهي تشير إلى كيفية حماية العلبة من دخول الماء والغبار، وكلما ارتفع كلما كان ذلك أفضل.
س: ماذا عن المهلة ؟
ج: عادة في غضون 2-5 أيام عمل. لدينا مواد في المخزون لمعظم المنتجات الأكثر مبيعًا. ويحتاج وقت الإنتاج الضخم إلى 3-4 أسابيع لكمية الطلب التي تزيد عن 100 وحدة.
س: هل تقدمون ضمانًا للمنتجات؟
ج: نعم، نحن نقدم ضمانًا لمدة عامين على منتجاتنا ضد التسليم.
س: ما هو معيار الجودة لمنتجاتك؟
ج: تمت الموافقة على شهادة CE، FCC، RoHS، ISO9001:2015. جميع المواد عالية الجودة وجديدة. ومع الجودة الصارمة، يتم اختبار كل هاتف بدقة قبل مغادرة المصنع.
س: هل من المناسب طباعة الشعار الخاص بي على المنتجات؟
ج: نعم. يرجى إعلامنا رسميًا قبل الإنتاج وتأكيد التصميم أولاً بناءً على عينتنا.
س: هل يمكنك إنتاج منتج بلون من اختياري؟
ج: نعم، يمكننا تصنيع المنتجات بألوان مختلفة، ولكن قد يكون هناك حد أدنى للكميات أو رسوم إضافية مطبقة.
